布雷特系列气动真空蝶阀主要性能：
漏率：≤1.3×10-9Pa.M3/S；
适用压力范围：1.3×10-5Pa～3×105Pa;
工作温度：氟橡胶-25℃～+150℃；
安装位置：任意；
气源压力：0.4－0.6Mpa；
阀板两侧压力差与阀门开、关无关；
寿命：≥10000次。
气动对夹式硬密封蝶阀原理：
以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。
气动对夹式硬密封蝶阀特点：
气缸采用1/4旋转式气缸，角度可调 1°～5°。

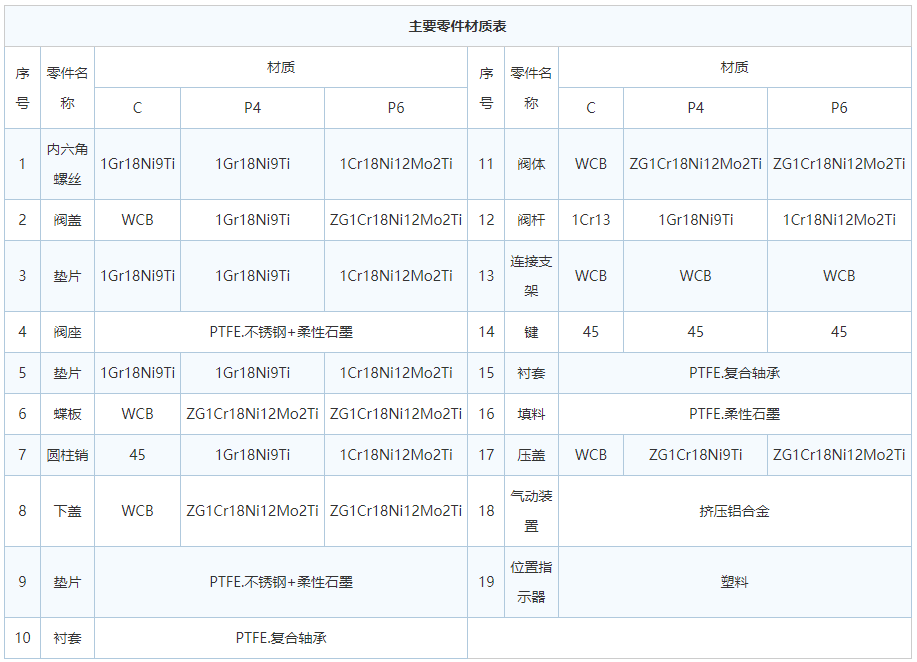

气动对夹式硬密封蝶阀主要零件材料：
体、杆、板 不锈钢、碳钢镀镍；
密封件,、氟橡胶、氟橡胶。
气动对夹式硬密封蝶阀特点：
1、防爆、开关、定位器
2、国产精品、技术精湛、应济适用
3、通道流畅、运动平稳、应用广泛
4、启闭扭矩小、操作灵活方便、省力节能
5、耐高温、耐高压、耐腐蚀、耐磨损、使用寿命长
6、三维偏心原理设计、蝶板开启瞬间分离密封面
7、多层次密封结构、密封性能卓越
技术规范 |
设计依据 | GB标准 | ANSI标准 |
设计标准 | GB/12238 | API609 |
结构长度 | 对夹式链接 | GB12221 | ANSI B16.10 ANSI B16.5(2-24") |
连接法兰尺寸 | GB/9113、JB/T79 | ANSI B16.47(26-32") |
实验和检验 | JB/T9092 | API598 |
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造
技术参数 |
公称通径 | DN50~800mm |
连接方式 | 对夹式 |
气缸选配 | AT系列、GT系列、AW系列、进口执行器系列 |
气缸形式 | 双作用、单作用（弹簧复位） |
控制方式 | 开关型、调节型、三段式（开度可选） |
公称压力 | 16、25、40bar（如需更高压力订货时请注明） |
气源压力 | 双作用:4~8bar、单作用:5~8bar |
介质温度 | W1:-40~180℃、W3：-30~425℃、W4：-40~425℃ |
环境温度 | 标准型:-20~80℃ |
阀体材质 | 碳钢（C）、不锈钢（P4、P6） |
密封材质 | 聚四氟乙烯（F）、金属硬密封（H）、硬质合金（Y） |
备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型
附件选型 |
电磁阀 | 双作用选二位五通、单作用二位五通、单电控双电控订货时注明 |
气源处理三联件 | 对气源进行稳压、过滤、气缸润滑 |
限位开关 | 远程反馈开关信号 |
手操机构 | 可实现手动开、关阀门 |
定位器 | 输入模拟量信号（4-20mA或者0-10V），调节阀门开度 |
备注 | 以上附件不是标准配件，如需配置订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |
备注：其他零部件及密封圈的材质亦可根据实际工况或客户要求设计选型
