详细说明

气动三通球阀

产品型号：Q644F
公称通径：DN15~200mm
公称压力：PN1.6~4.0MPa
工作温度：PTFE≤150℃ PTL≤300℃
适用介质：C：水、油、气；P：硝酸类；R：醋酸类

主要材质：WCB、CF8


咨询热线
15874992979
  • 产品介绍

一、气动三通球阀概述
       气动三通球阀可分为L形气动三通球阀和T形气动三通球阀，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

二、气动三通球阀性能参数

试验压力

公称压力（Mpa）

Mpa

1.6

2.5

4.0

CL150

JIS10K

强度试验

2.4

3.8

6.0

3.2

2.4

密封试验

1.8

2.8

4.4

2.2

1.5

气密试验

0.5-0.7

工作温度

PTFE≤150℃ PTL≤300℃

适用介质

C：水、油、气；P：硝酸类；R：醋酸类



三、气动三通球阀主要零件材料

阀体、阀盖

WCB、CF8

球体

WCB Hcr、CF8

阀杆

2Cr13、CF8

阀座

PTFE

填料

PTFE

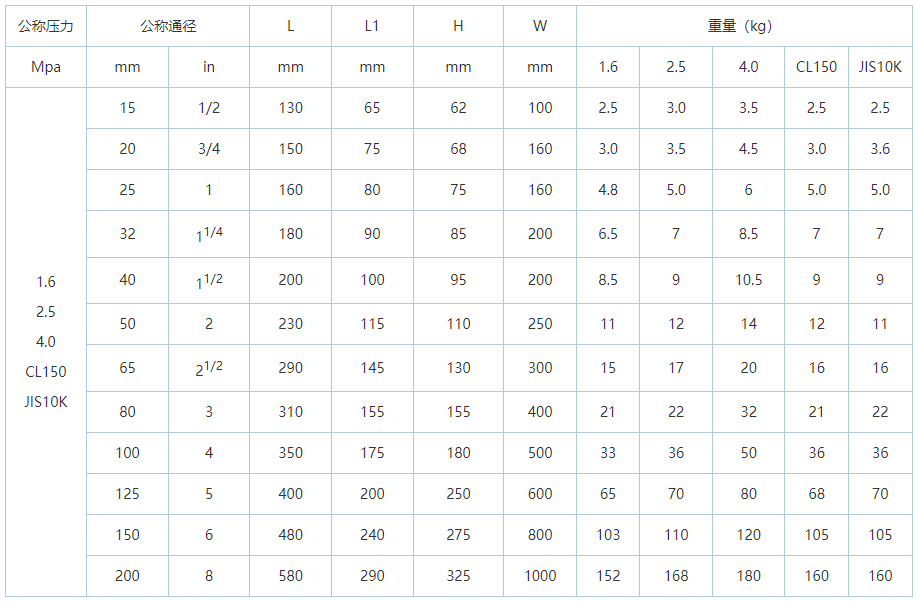

四、气动三通球阀主要外形尺寸
