气动闸阀

设计规范

设计标准：API 600、API6D、ASME B16.34、GB/T 12234

结构长度：ASME B16.10、API6D、GB/T 12221

连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

压力试验：API 598、GB/T 13927、JB/T 9092

压力-温度等级：ASME B16.34 、GB/T 12224

特点

1、闸板有两个密封面，密封面形成楔形、楔形角随阀门参数而异， 通常为5°。

2、楔式闸阀的密封原理是靠楔形闸板上两个密封面和阀体上两个 密封面楔入时的紧密结合，从而达到 密封性能的。

3、楔式闸阀根据阀杆带动闸板启闭方式的不同，可分为明杆闸阀 （升降杆闸阀）和暗杆闸阀（旋转杆闸阀）。

4、楔式闸阀根据闸板结构形式的不同，可分为弹性闸板闸阀和刚 性闸板闸阀。

5、阀体为铸造成型，阀体与阀盖采用螺栓连接，中法兰采用缠绕 式垫片密封，客户有特殊要求时也可采用金属环连接。

6、通道流畅，流量系数小。密封面受介质的冲刷和侵蚀小。

7、密封面采用合金钢或硬质合金，耐磨、抗擦伤性能好。

8、采用柔性石墨填料，密封可靠，操作轻便灵活。

9、介质流向不受限制，不扰流、不降低压力。

10、形体简单， 结构长度短，制造工艺性好，适用范围广。

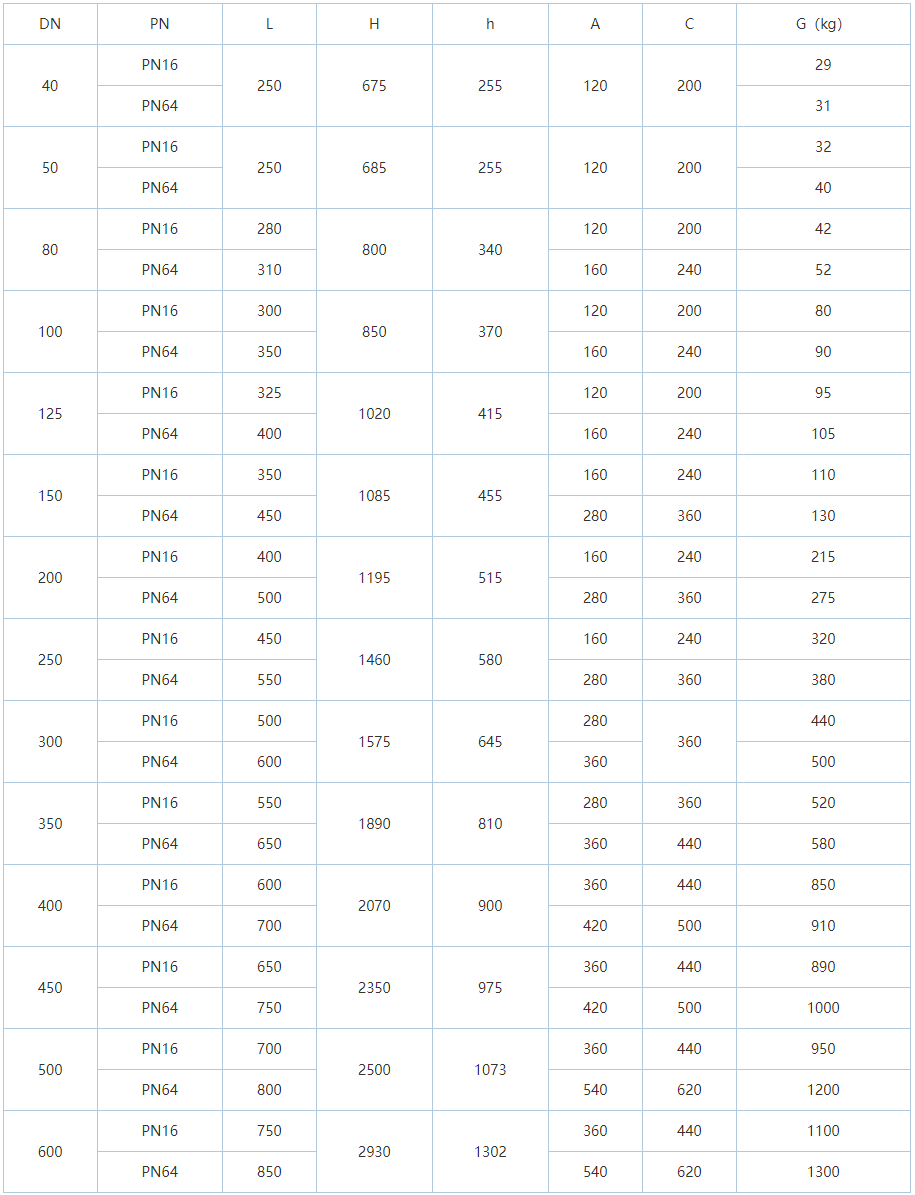

主要外形连接尺寸
